服务热线:
水泥基泡沫保温板
更新时间：2021-01-20 11:24:23
我公司所有产品均在政府部门登记备案，与同类产品相比，在竣工验收上更有优势。经过我公司多年的不懈努力，研发出了能运用在建筑外墙外保温...
我公司所有产品均在政府部门登记备案，与同类产品相比，在竣工验收上更有优势。

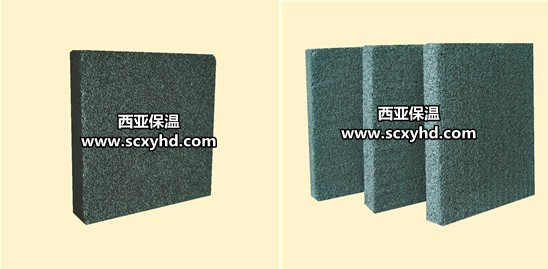

经过我公司多年的不懈努力，研发出了能运用在建筑外墙外保温上面的新型不燃泡沫混凝土保温材料水泥基泡沫保温板。该泡沫保温板混凝土密度在80~250kh/m3，导热系数在0.04~0.07之间，在经过养护、切割之后，运用到外墙外保温，能******满足国家对于外墙外保温不燃、高效节能、环保的要求。
该保温板配方区别于传统泡沫混凝土使用如松香胶发泡剂、废动物毛发发泡剂、树脂皂类发泡剂、蛋白质水解物及高分子表面活性剂等物理发泡剂，使用我公司独立自主研发的外加剂，能起到速凝、稳泡、增强后期强度的效果，制成的泡沫混凝土泡孔在1mm左右，在2400mm*930mm*330mm的工厂化大型模具内发泡而不出现塌陷、开裂、孔径不均匀的情况。
产品经四川省建筑工程质量检测中心抽样检验，各项检验指标******满足四川省地方规程DBJ51/T051-2015《四川省水泥基泡沫保温板建筑保温工程技术规程》标准的要求。实测结果见表2-2和表2-3。
表2-2 水泥基泡沫保温板性能
|
序号
|
检测项目
|
标准要求
（I型）
|
检测结果
|
单项判定
|
|
|
1
|
干密度， kg/m³
|
≤250
|
218
|
合格
|
|
|
2
|
导热系数，W/(m.K)
|
≤0.07
|
0.07
|
合格
|
|
|
3
|
蓄热系数，W/(㎡.K)
|
≥1.0
|
1.1
|
合格
|
|
|
4
|
抗压强度，MPa
|
≥0.50
|
0.85
|
合格
|
|
|
5
|
垂直于板面抗拉强度，MPa
|
≥0.10
|
0.15
|
合格
|
|
|
6
|
干燥收缩值，mm/m
|
≤0.80
|
0.71
|
合格
|
|
|
7
|
碳化系数
|
≥0.80
|
0.89
|
合格
|
|
|
8
|
吸水率（V/V）,%
|
≤10.0
|
8.6
|
合格
|
|
|
9
|
软化系数
|
≥0.80
|
0.84
|
合格
|
|
|
10
|
放射性核素限量
|
内照射IRa
|
＜1.0
|
0.1
|
合格
|
|
外照射Ir
|
＜1.0
|
0.1
|
合格
|
||
表2-3 水泥基泡沫保温板外墙外保温系统性能
|
检测项目
|
标准要求
|
检测结果
|
单项判定
|
||
|
1
|
吸水量，1h
kg/㎡
|
≤1.0
|
0.6
|
合格
|
|
|
2
|
抹面层不透水性，2h
|
不透水
|
不透水
|
合格
|
|
|
3
|
水蒸气透过湿流密度
g/(㎡.h)
|
≥0.85
|
2.52
|
合格
|
|
|
4
|
抗冲击性
|
二层以上
|
3J级
|
3J级冲击试验，10个冲击点中3个点破坏。
|
合格
|
|
首层
|
10J级
|
10J级冲击试验，10个冲击点中2个点破坏。
|
|||
|
5
|
系统抗拉强度
MPa
|
≥0.10
|
0.10
|
合格
|
|
|
破坏部位不得位于各界面层
|
破坏部位位于保温层内
|
||||
|
6
|
耐冻融，30次冻融循环
MPa
|
系统无空鼓、脱落、无渗水裂缝
|
系统无空鼓、脱落、无渗水裂缝
|
合格
|
|
|
≥0.10
|
0.10
|
||||
本产品用作建筑外墙及内墙保温，产品规格按地方规程要求长度500-600mm，宽度300-400mm，厚度不小于30mm，可根据市场情况客户需求订单生产各尺寸规格。
水泥基泡沫保温板及系列产品已申报了国家专利，专利号201010264056.X，请勿效仿。
水泥基泡沫保温板为2009年度四川省科技厅科技支撑项目
《XY泡沫混凝土保温板外墙外保温系统》通过专家组技术论证
抽样检测报告
防火检测报告
耐候性试验检测报告
产品经四川省建筑工程质量检测中心80次高温--淋水循环、5次加热--冷冻循环耐候性试验后，未出现起泡、剥落、脱落等破坏，无渗水裂缝。
外墙外保温系统性能检测报告
A级防火保温板|泡沫混凝土保温板|发泡水泥|发泡水泥板设备|复合水泥发泡板|成都西亚科技发展有限公司
